主流ZigBee芯片大盘点（3）：SiliconlabsEM35x

简介

　　EM35x片上系统 （SoC）/网络协同处理器 （NCP）

　　EM351 和 EM357 Ember? ZigBee 芯片是业内领先的基于 ARM Cortex-M3 的 ZigBee 片上系统系列，在一个紧凑的封装内提供了无与伦比的性能、功耗和代码密度。EM351 和 EM357 结合了一个 2.4 GHz IEEE 802.15.4 无线电收发器与一个 32–位微处理器、闪存和 RAM，具有受硬件支持的强大的网络级调试功能。这些设备结合了 ARM 工具的强大生态系统，使 OEM 可以简化开发过程，并缩短上市时间。

　　EM351 和 EM357 片上系统与 EmberZNet PRO 紧密集成，EmberZNet PRO 是兼容 ZigBee 的网状网络软件，是市面上部署最广泛的 ZigBee 市场平台。

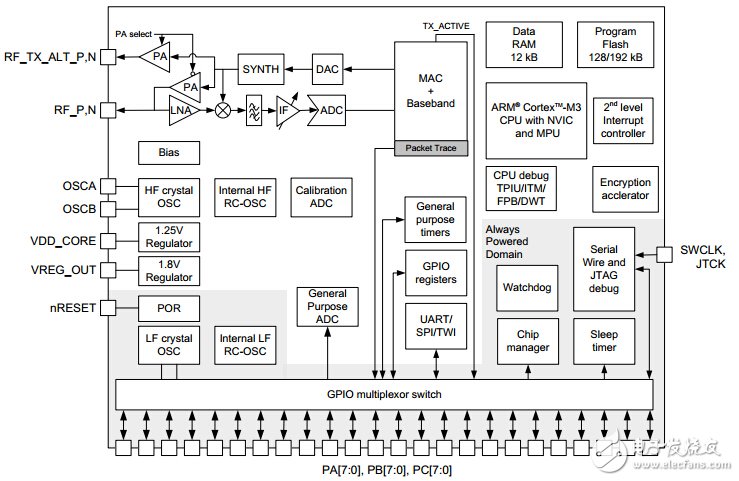

　　功能框图

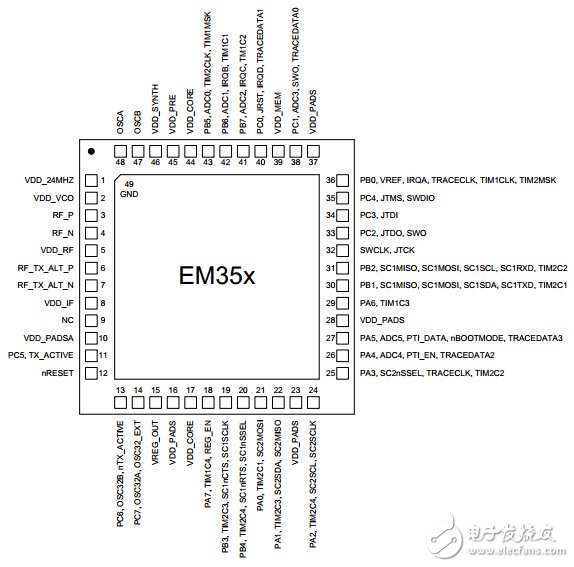

　　引脚图

　　特点：

　　? 行业领先的基于 ARM Cortex M3 的 ZigBee 片上系统系列

　　? 卓越的射频性能

　　? 提供 128kB （EM351） 和 192 kB （EM357） 闪存变体

　　? 12 kB RAM

　　? 代码密度高，以适于最复杂的应用

　　? 最低深睡眠电流和多个待机模式

　　? 抗扰度出色，可与其他 2.4 GHz 设备实现可靠的共存

　　? 内置内存保护

　　? 灵活的天线接口支持简单天线连接，无论有无 PA

　　? Flash 保证具有 20，000 写入周期、通过 SIM-EEPROM 提高了令牌存储能力

　　? AES 128 硬件加密引擎与真正的随机数字发生器

　　? 受硬件支持的网络级调试与数据包追踪端口

　　? 可以作为 ZigBee 协调器、路由器或终端设备

　　应用：

　　? 智能能源

　　? 家庭自动化

　　? 安全监控和自动化 （SMA）

　　? 照明控制

　　? 楼宇自动化

　　? 工业自动化

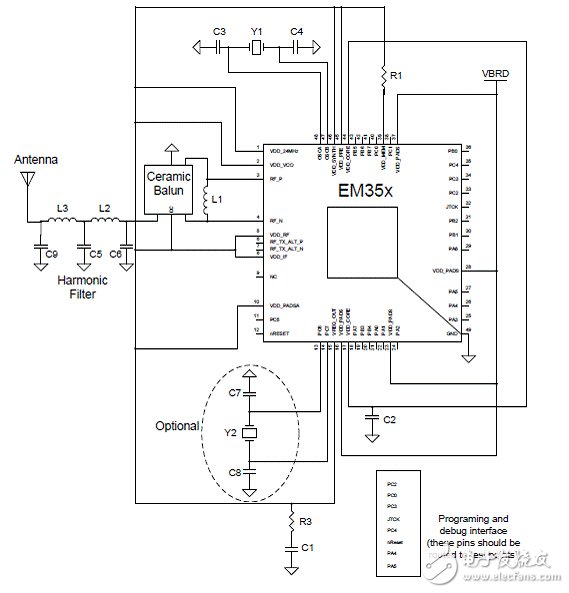

　　典型应用电路

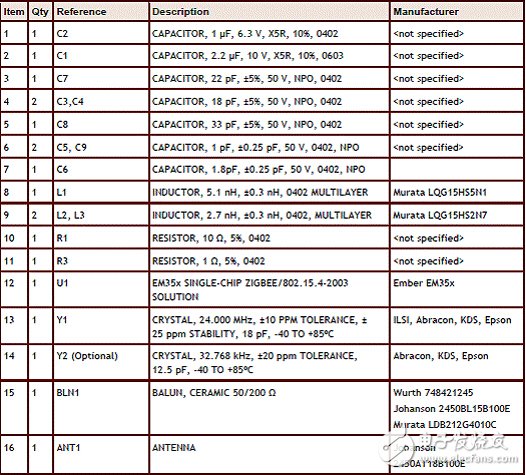

　　应用电路材料清单：

　　设计案例

　　EM35x和RFMD RF6525/RF6515前端模块（FEM）参考设计

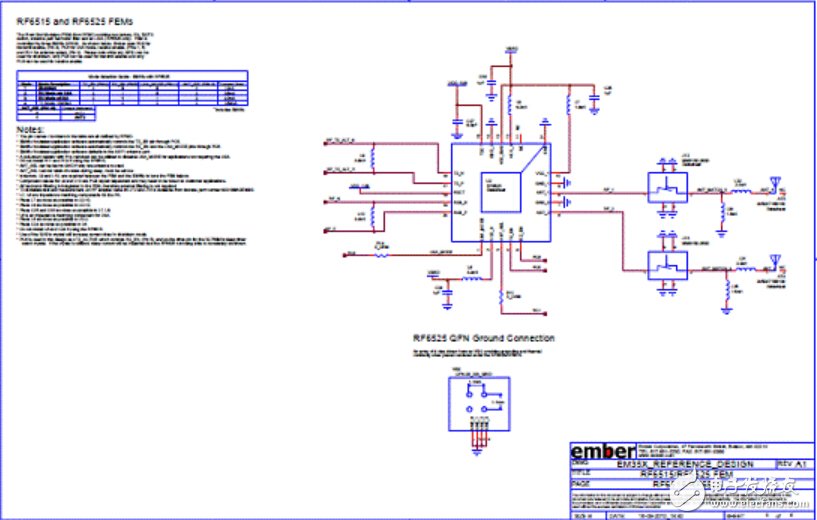

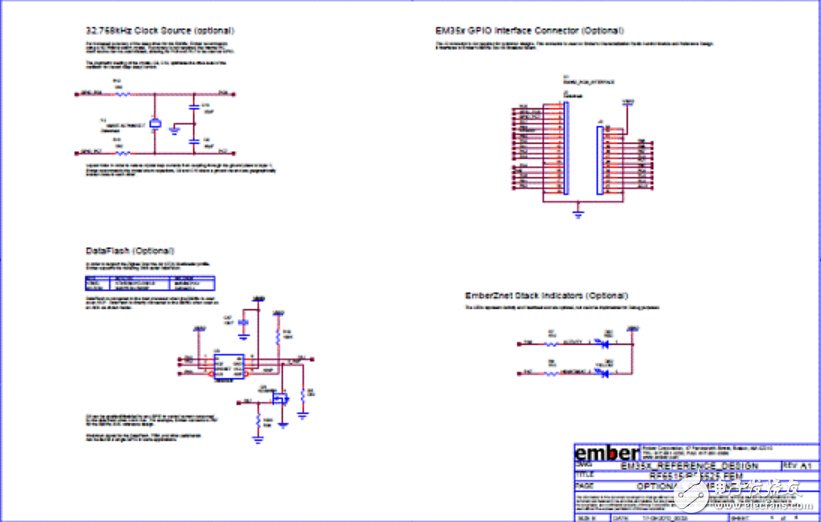

　　图.EM35x和RFMD RF6525前端模块（FEM）电路图

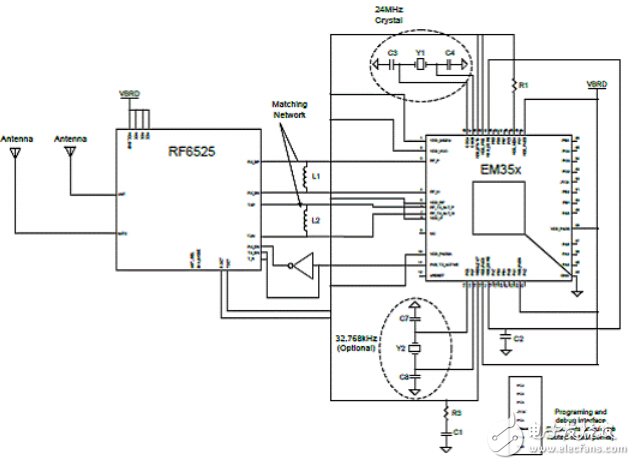

　　图.EM35x和RFMD RF6525前端模块（FEM）参考设计方框图

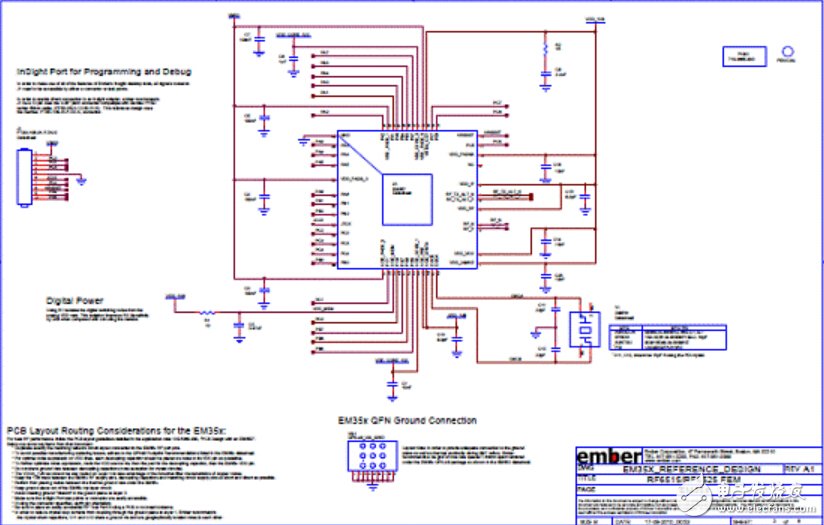

　　图.EM35x和RFMD RF6525前端模块（FEM）参考设计方框图（1）

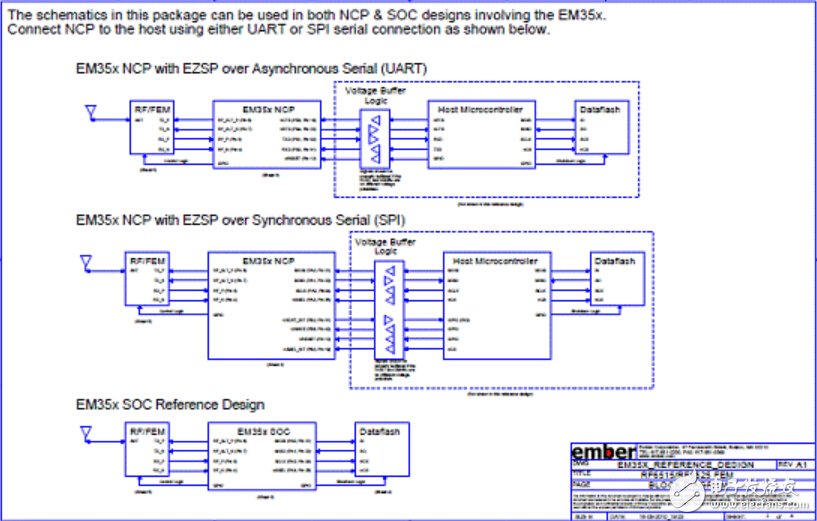

　　图.EM35x和RFMD RF6525前端模块（FEM）参考设计方框图（2）

　　图.EM35x和RFMD RF6525前端模块（FEM）参考设计方框图（3）
